一． 简介
漏电保护器测试仪符合GB 16917-1997要求，是检测漏电保护器的动作电流和动作时间的测试仪器.漏电电流和漏电动作时间采用液晶显示.结构小巧,操作简单,适用于低压电网的管理人员的漏电保护产品生产维护人员的使用.
本机型特点：
● 在测试过程中根据实际需要情况仪器利用高精度的微电脑控制器自动断测试漏电电流所需要的档位，自动完成档位转换，减少了测试数据的误差，有效的保证了仪器的测试精度。
● 可以根据需要测试该线路中的实际漏电电流。
● 带电 /不带电 均可测试。接线简单。操作方便。
● 测试数据采用液晶数字化显示方式。动作电流、时间读数直观方便。
● 测试范围较大。
二. 仪器技术参数:
1. 输出漏电电流 0 -1000 毫安 连续可调。仪器内置多级档位，数据的测试过程中，本仪器利用高精度数字处理系统，在测试过程中自动识别测试范围，自动换档。有效的保证了测试仪器的测试精。
2. 测试时间：0 ---9999 毫秒
3. 仪器自动输出电压为：上海标卓科学仪器有限公司220V使测试工作更为简单方便。
4. 测试保护器的型号为：三相，单相，三相四线制等多种型号的漏电保护器
三. 仪器视图和说明:

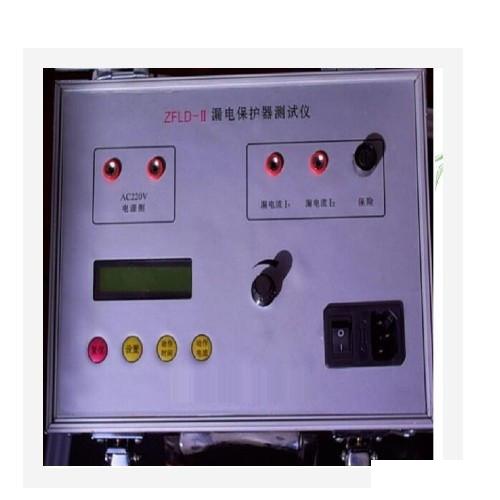

面板示意图1
（复位键）仪器测试过程中进行复位使仪器置于开机的初始状态。
（设置键）设置漏电保护器的漏电流位。
（动作时间键）当电流值设置结束后，对漏电保护器的动作时间进行测试时的操作键。
（触发键）对漏电保护器的小动作电流值进行测量。
※ ※ 操作步骤 ※ ※ ※
四．动作时间的测量
ON — 漏电保护器闭合
OFF — 漏电保护器断开
接线图2
附注：不带电测试接线参照图。
带电测试接线图3
附注：带电测试接线参照图。
仪器开机显示 ZFLD - III 则表示仪器正常。可以开始测试工作。按下设置键根据漏电流大小调节可调旋钮使电流达到要求值，按下动作时间键，漏电保护器断开蜂鸣器鸣响提示测量结束，仪器所显示的时间即为漏电保护器的动作时间。
例如： 仪器测试漏电保护器在 30 毫安 时的动作时间，参照图示方法接线后，按设置键，缓慢调节可调旋钮电流值到达 30 毫安，按下时间测量键，待漏电保护器动作，蜂鸣器响提示测试结束。
所显示的 T=0040 毫秒 即为所测动作时间值
40 毫秒。
仪器测试漏电保护器在 300 毫安 时的动作时间，参照图示方法接线后.按一下设置键，缓慢调节可调旋钮电流值到达 300 毫安（当电流大于200 毫安时仪器自动换档.有效的保证了测试数值的精度 ），按下时间测量键，待漏电保护器动作，蜂鸣器响提示测试结束。仪器所显示的 T=0050 毫秒 即为所测动作时间
上海标卓科学仪器有限公司50 毫秒 。
五．动作电流的测量
1.按参照图正确接线后,把保护器置于闭合状态.仪器开机正常工作,按触发键,缓慢调节可调旋钮,直到保护器动作,蜂鸣器鸣响提示测试结束,仪器所显示的值，即为仪器动作电流值.
六．注意事项:
1.本仪器在使用和携带过程中,要注意防潮以免内部元器件受潮损坏.仪器面板上带有 220 V 电源输出,使用时应注意.避免操作不当出现触电事故.
2.漏电电流和时间显示应进行定期检验.
七.运输和售后服务
包装好的测试仪在避免雨、雪、猛力撞击等
直接条件影响下，可用任何交通工具运输，注意不得长时间震动。
售后服务：若本机发生故障，非人员不得打开仪器，应返送本公司维修。或是与本公司售后服务处联系。
八. 随机附件：
电源线一条
电流输出线 2 条
保险 1A 2 个
说明书一本
九. 简单故障排除：
（一）、开机没有显示应检查电源线是否接好，保险丝是否熔断。
（二）、开机仪器处于鸣响状态时，检查漏电保护器是否置于闭合状态。
公司承诺：质量服务承诺：
1.质量保修期一年，终生免费维护。
2.在保修期内，除人为因素外，任何因仪器设计、材料或工艺不当引起的缺陷、故障我们免费修理或更换。
3.接到用户通知所提供的仪器出现故障后，24小时内回应.
4.保证及时向用户以最优的价格提供所需的备品备件和易
