GD系列辐射热流传感器是很成熟的辐射热流测试传感器，可用于工业锅炉，航
空航天，汽车工业等等应用。
产品特点
线性输出
、坚实、
非水冷型、水冷型
测量全热流
测量辐射热流（选配附件）
应用领域
包括但不限于：
建筑节能
生物医疗领域
气象与地热
空调与制冷
航天航空领域
实验室物性测量
产品特点
线性输出
、坚实、
非水冷型、水冷型
测量全热流
测量辐射热流（选配附件）
操作简介
GD系列辐射热流传感器提供两种安装方式：螺纹安装，法兰安装。 用户可根据所选购
的传感器，设计安装结构。对于环境温度过205℃的应用，用户需连接水冷（如需实际条
件不允许水冷，请联系我们获取其它建议）。
当传感器接收到热辐射时，传感器会产生一个电压信号，使用这个电压信号÷传感器校
准过的灵敏度系数，即可得到实际的热流密度。每个传感器在出厂前都经过标定，且给出准
确的灵敏度系数。

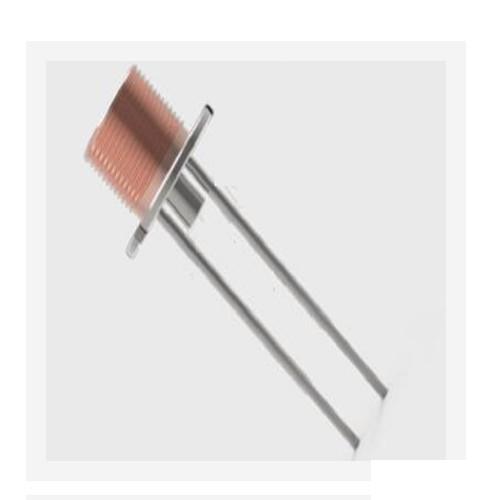

GD系列辐射热流传感器
GD系列辐射热流传感器是很成熟的辐射热流测试传感器，可用于工业锅炉，航
空航天，汽车工业等等应用。
火灾及其防火设备试验
热传递过程控制
材料的保温性能测试
建筑物围护结构性能测试
节能监察
型号 GD系列
安装结构 法兰安装、螺纹安装
感应面积 φ10mm
量程 1、2、5、10、15、20、50、100、200、500、1000、2000、5000、10000、
20000kW/m2，50000kW/m2可选
耐温* 过205°C的工作环境需要加水冷
灵敏度（K s ） 满量程大约10mV
精度 ±3%
响应时间 100ms（与量程相关）
导线 2米长电缆（可在订购时指定长度）
内置T型热电偶 否
光谱响应 全波长（可加装窗口附件屏蔽对流）

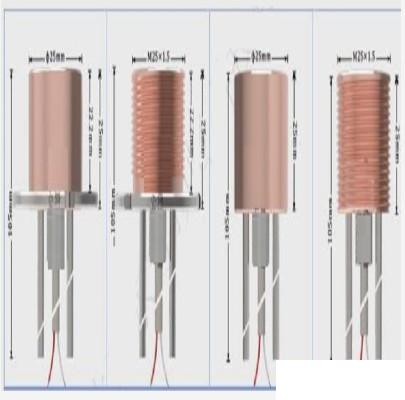

光体带法兰 螺纹体带法兰 光体无法兰 螺纹体无法兰
说明 型号 说明 型号 说明 型号 说明 型号
非水冷 GD-B2-xx 非水冷 GD-B6-xx 非水冷 GD-B0-xx 非水冷 GD-B4-xx
水冷 GD-B3-xx 水冷 GD-B7-xx 水冷 GD-B1-xx 水冷 GD-B5-xx
注：其中xx代表量程，由数字+K或M组成，例如热流量程为50KW/m2的水冷光体法兰型则表示为：GD-B3-50K。
窗口附件说明
说明：默认不附带窗口附件，窗口附件的作用是屏蔽环境中的对流，不同材质的窗口附件还能够对不同的
辐射波段作出响应。窗口附件是通过配套螺丝装配在感应面前方。
表三 窗口材质 波长范围μm 定制代码
无窗口 / N
蓝宝石 0.15~5 Sap
石英 0.12~4 QT
氟化钙 0.3~11.5 CaF
溴碘化铊 0.6~50 KRS5
硫化锌 0.5~14.5 ZnS
氟化钡 0.5~12.5 BaF
硒化锌 0.5~22 ZnSe
碲化镉 0.8~30 CaTe
订货型号说明
类型 安装方式 量程 上海标卓科学仪器有限公司窗口
GD 见表二 见表一 见表三
举例：GD-B3-上海标卓科学仪器有限公司2M-Sap，即代表安装方式为法兰，量程为2MW/m2，附带蓝宝石窗口，信号线长度为2米的
辐射热流传感器。
专注于热测量与热分析
包装
标准型号：GD系列
默认包装清单：1支GD辐射热流传感器， 1张保修卡，1张原厂校准证书，1个包装盒
公司承诺：质量服务承诺：
1.质量保修期一年，终生免费维护。
2.在保修期内，除人为因素外，任何因仪器设计、材料或工艺不当引起的缺陷、故障我们免费修理或更换。
3.接到用户通知所提供的仪器出现故障后，24小时内回应.
4.保证及时向用户以最优的价格提供所需的备品备件和易
