二、工作原理和结构
考虑到煤矿监测系统中的各种矿用传感器其工作电压都依靠直流稳压电源供电，其输出检测信号都是电信号，并且像甲烷、氧气、一氧化碳等气体检测传感器所占比例很大；所以我们在本校验仪的研发过程中始终坚持了“以气体检测传感器为主、兼顾便携式仪器和其它检测原理传感器”的基调和理念，以实用、能满足调校目的为原则。以“气体检测传感器为主”容易让人理解，“兼顾其他检测原理传感器”这句话就不容易令人明白。这句话的本意是，我们可以根据用户的特殊需要，在现有的校验仪的基础上为之配置相关联的辅助调校装置，这就使得本校验仪也可用于调校其它原理的传感器；比如，若为之配置烟雾发生装置，本校验仪也可用于调校测试烟雾传感器；再比如，如为之配置微压发生装置，本校验仪就也可用于测试、调校差压传感器或压力传感器了 其它的配置都是可以根据用户的实际需要而随时增添的项目和内容，而本综合验仪的基本结构和形式就体现于气路系统、电源供给系统、电信号测试转换系统等三个系统方面。

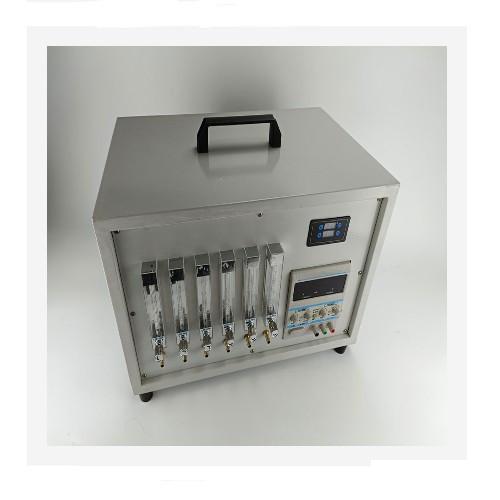

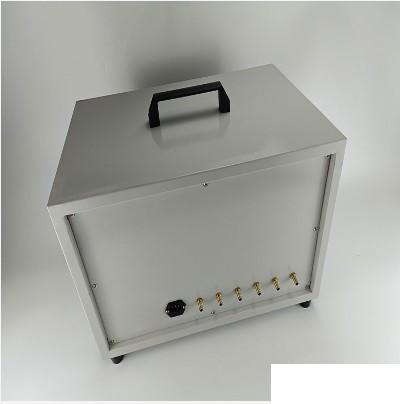

调校甲烷等气体检测传感器的原理，是标准气体比对法原理。标准气体及其所衍生的校准气体具有标准计量器具的作用，通过其比对性检测进行量值传递，从而确保气体检测传感器计量性能完好、量值准确。根据现在各种标准气体容易购买、二级标气与校准气体差价不大的实际情况，并根据许多煤矿积累的丰富经验，我们认为，直接采用8L铝合金气瓶充装标准气体是较为理想的方法和途径。我们把8L铝合金气瓶放置在标准气样车（选配）中，做为本综合校验仪的配套装置，既宜于保管、使用，又宜于搬运、挪放，十分美观、便捷。本综合校验仪的气路系统十分简单、直观，这是通常所说“一对一”、“一进一出”的连接方式；在仪器的后面板上，设有可与标准气体瓶连接的进气嘴，每一进气嘴与前面板相对应的气体流量计直通，每一气体流量计又与其相对应的出气嘴直通，操作人员只需稍加观察和试用，就可很容易的熟悉气路系统了。
关于本校准仪的电源供给系统，请参见图1，图1是“电源供给系统原理图”；在机箱面板的右边是“电源开关”2、“总电源指示灯”3和“RXN-302D直流稳压电源”5（以下简称“稳压电源”）。当电源插头1插入并接通市电220V电源后，电源开关内指示灯亮，表明外部电源已进入本校验仪内，按动电源开关，总电源指示灯亮，通过“机箱内多用插排”4可向“SP10B型多功能计数器”6、“MB4204四位半数字式面板表”7供电；同时，稳压电源也可正常工作。稳压电源的使用，请参见其使用说明书，在此需要做以说明的是，我们对稳压电源的开关“POWER”做了些改动，把它改变成了向待调校传感器供电的开关，只有按下它后，各待调校传感器才能有工作电压；这样做的目的，是为引起调校人员注意，只有当把稳压电源输出电压调整到待调校传感器需要的工作电压时，才能按下此开关向各待调校传感器供电，防止了向各待调校传感器供给不适当的工作电压。另外，稳压电源还可向外输出一组直流电压，以为修理传感器而用
图中：1、220V交电源插头；2、电源开关；3、总电源指示灯；
4、机箱内多用插排； 5、RXN-302D直流稳压电源；
6、SP10B型多功能计数器；7、MB4204四位半数字式面板表；
8、可与待调校传感器连接的航空插头和接线柱；
图1、电源供给系统原理图
关于传感器输出电信号的测试，鉴于有些传感器输出的电信号是频率信号，有些传感器输出的电信号是电流信号，本校准仪主要是针对输出电流信号的传感器而设计制造，在仪器前面板右上方设置了数字面板表，以监测显示传感器输出的电流信号。若有用户上海标卓科学仪器有限公司需要监测传感器输出的频率信号，我们还可为之另外配置SP上海标卓科学仪器有限公司10B型多功能计数器，以满足用户的多样化需求。
三、技术条件
3.1调校环境条件
3.1.1环境温度：（15～35）℃；
3.1.2环境相对湿度：＜85%；
3.1.3大气压力：（68～106）KPa；
3.1.4周围环境应无影响调校的干扰气体；
3.2 标准气体和玻璃转子流量计主要技术参数
3.2.1调校气体：符合标准规定的标准气体或校准气体；
3.2.2玻璃转子流量计流量范围：60～600mL/min；
3.2.3玻璃转子流量计精度等级：2.5级；
3.3电源和相关仪器主要技术参数
3.3.1额定输入电源：AC220V±10%；频率50HZ；
3.3.2 RXN直流稳压电源：输出电压：DC0～30V连续可调；输出电流：0～2A；
3.3.3 MB4204四位数字式面板表
满量程±1.999A；分辨率：1mA；输入电阻：0.1Ω；
度：±0.5%+1字；
3.3.4 SP10B型多功能计数器
频率测量范围：HZ-10MHZ；
周期测量范围：100ns-1s；
计数容量： 108-1；
灵敏度：1HZ-10HZ 40mVrms ＞10HZ 20mVrms；
3.4校验仪主要技术参数
3.4.1一次调校传感器种类：≥2种；
3.4.2一次调校传感器数量：多台；
3.4.3校验仪体积：长×宽×高（555×280×390）mm；
3.4.4校验仪重量：18kg；
公司承诺：质量服务承诺：
1.质量保修期一年，终生免费维护。
2.在保修期内，除人为因素外，任何因仪器设计、材料或工艺不当引起的缺陷、故障我们免费修理或更换。
3.接到用户通知所提供的仪器出现故障后，24小时内回应.
4.保证及时向用户以最优的价格提供所需的备品备件和易
