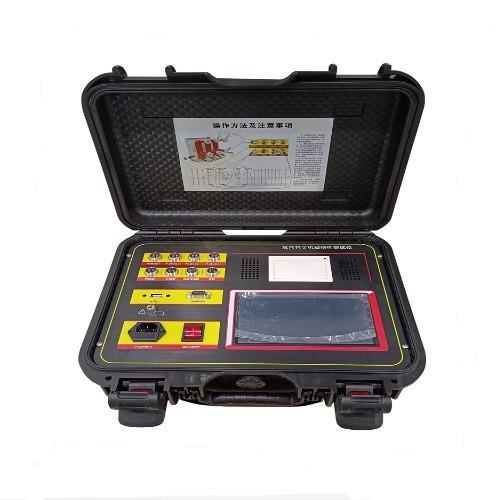

仪器特点：
⑴、适用于外生产的 SF6 开关、GIS 组合电器、真空开关、油开关、真空接触器、
特种断路器（列车断路器）。同时可测 12 路金属触头断口、6 路主断口和 6 路辅助断口。
断路器动作一次，得到时间、弹跳次数及时间、速度、线圈电流及线圈电阻等数据及波形。
具有储能、自动和手动低跳试验、断路器寿命试验以及（闭锁电源和干接点控制选配）等功
能。配有高速热敏打印机，方便现场打印测试数据。
⑵、7 寸彩色高亮屏（亮度可调节），太阳底下操作也清晰可见。菜单式操作，快速测
试界面，一键操作，支持中英文输入。12 路断口状态中文显示，时间、行程、速度及波形
同屏显示，无需翻页查看数据。分析指定段平均速度，并在行程曲线标出，方便查看。内置
21 种常规类型断路器速度定义，只需选择开关类型，一键测量。
⑶、机内集成式操作电源，无须现场二次电源，使用方便快捷。可提供 DC20～270V
可调电源，电流 20A。具有短路保护功能，如发生短路现象，1ms 停止电压电流输出，发出
滴滴报警声响，提示操作人员检查线路。双回路电源设计，如合闸或分闸控制回路中
的一路损坏，用另一路也可测试合闸和分闸。
⑷、配备直线传感器、旋转传感器，配固定多功能接头，安装极为方便，简捷。直
线传感器 30-1000mm 长度任意设置，只需配传感器即可，仪器不需要返厂更改程序。
⑸、主机可存储 100 组现试验数据，机内实时时钟，便于存档。
⑹、配备 U 盘接口及 R232 接口，数据保存到 U 盘，上传到计算机进行分析、保存、
打印，R232 接口可连接电脑联机操作（选配功能）。
⑺、内部抗干扰电路可满足 500KV 变电站内使
三、主要技术参数：
1．时间测量：
12 路 固有分闸（合闸）时间
分闸（合闸）相内不同期
分闸（合闸）相间不同期之差
合闸（分闸）弹跳时间（弹跳次数）
内触发测试范围：0.01ms～10000ms，分辨率：0.01ms, 外触发测试范围：0.01ms～20000ms，
999ms 以内分辨率：0.01ms,1000-9999ms 分辨率：0.1ms,10000ms 以上分辨率：1ms。
在 200ms 以内准确率：0.05%±1 个字
2．速度测量：刚分（刚合）速度
指定时间段（行程段或角度段）平均速度
3. 测速范围：1mm 传感器 0.01～25.00m/s，
0.1mm 传感器 0.001～2.50m/s
345°角度传感器 1 周波/ 0.01° 4．行程测量：动触头行程（行程）
接触行程（开距）
行程
过冲行程或反弹行程
5. 测量范围：直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm。
可选配 100-1000mm 任意长度的直线传感器。
旋转传感器：345
о旋转传感器，测量范围：0-1000mm，分辨率:0.1
о。
6. 电流电阻范围：大电流 30A,分辨率：0.01A，电阻 1000Ω，分辨率：0.01Ω。
7．仪器电源 上海标卓科学仪器有限公司：AC 220V ± 10%；5上海标卓科学仪器有限公司0Hz ± 10%
8．直流电源输出:DC20～270V 连续可调，DC220V≤ 20A(短时)。功率：4400W。
9. 外触发触发电压：AC/DC10-300V，电流≤120A
10.隔离开关或储能到位断路器测量范围：
⑴、电压输出：DC20～270V（可调）；
⑵、电源输出时间：0.01-10 秒（可设置）；
⑶、断口信号大采集时间为 10 秒；
⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数
11．主机体积：360×260×170mm
12．使用环境： -20℃~+50℃
13．相对湿度：≤90%
公司承诺：质量服务承诺：
1.质量保修期一年，终生免费维护。
2.在保修期内，除人为因素外，任何因仪器设计、材料或工艺不当引起的缺陷、故障我们免费修理或更换。
3.接到用户通知所提供的仪器出现故障后，24小时内回应.
4.保证及时向用户以最优的价格提供所需的备品备件和易
