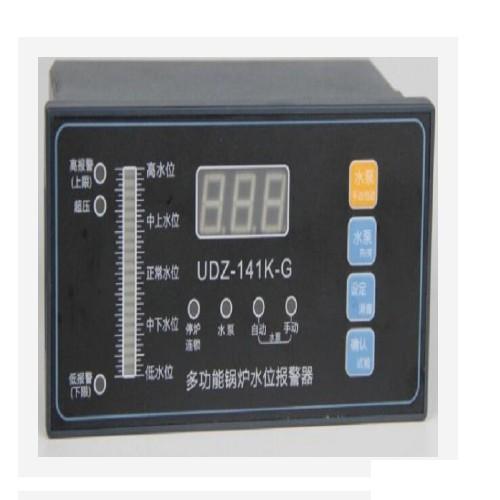

KF11-UDZ-141K-G锅炉控制器是继UDZ-161H-G控制器之
后推出的经济型锅炉水位控制新产品， 它采用了
上锅炉水位检测模块和抗干扰技术， 符合
GB/T13638《工业锅炉水位控制报警装置》的技术要求。
主要功能特点：
1.锅炉水位电极式检测：采用锅炉水位检测模块， 电极上通过低压交流电， 无腐蚀、结垢现象，无可动部件， 不会出现浮球卡死、漏气、结垢下沉的现象， 调试简单。
2.锅炉水位LED光柱指示。
3.高水位、极低水位、蒸汽压声光报警。
4.极低水位、蒸汽压自动联锁停炉保护。
5.自动位式控制给水。
6.极低水位时自动锁定给水泵, 防止锅筒缺水时突然加水引起锅筒爆裂
7.声音报警可自动手动消除， 闪光报警自动消除。
8.接线端接线采用插接件式安装， 方便更换维修。
9.UDZ-141K的外围电路简单，。
主要技术参数
上海标卓科学仪器有限公司 水位设定：1#水位[-60mm][极低水位] 2#水位[-30mm][开泵水位]
3#水位[50mm][停泵水位] 4#水位[+70mm][高水位]
（水位可根据用户的要求另行设定）
电极电压：低压交流电<24VAC
电源电压：AC220V±10%50HZ
外型尺寸:160*80*160mm(横装)
开孔尺寸:152*76mm
适配传感器:UDG-24系列电极式水位检测器
触点容量:220VAC 1A的感性负载 220AC 2A 的阻性负载
控制方式:
1．UDZ-141K-G的接线端子(1)、（3）、（11）、（12）、（13）接电极式水位检测器上的1-5#接线柱
2．声光报警：当出现高水位、极低水位、蒸汽压现象时，接线端(17)的继电器触点闭合，仪表面板上相应的报警灯闪光；继电器触点可外接AC220V1A负载（如蜂鸣器、电铃）
3．联锁停炉保护：当出现极低水位、蒸汽压时，UDZ-141K-G的（5）-（8）间的触点断开；否则触点闭合
4．极低水位锁定给水泵：当出现极低水位，强行锁定UDZ-141K-G的给水泵，接线端（9）-（10）间的触点断开，防止锅筒缺水时突然加水引起上海标卓科学仪器有限公司锅筒爆裂
5．位式给水泵控制：当水位低于2#水位时， 接线端（9）-（10）的触点闭合， 启动给水泵；水位高于3#水位时， 接线端（9）-（10）触点断开， 停止给水泵；
6．手动/自动消音：当出现报警状态时，外接声音报警，此时可按仪表面板上的“消音”按钮，使(16)（17）间的触点断开，解除声音报警，仍保持闪光报警状态；故障解除后，声音、闪光报警均自动解除
7．蒸汽压：UDZ-141K-G的（14）-（15）接线端外接压力开关；当蒸汽压时，压力开关闭合，声光报警，（5）-（8）间的触点断开实现联锁停炉保护；
随机配件：
20芯插头1个 合格证1份（贴在仪表盒上）仪表安装架1付（2件）说明书1份
安装使用注意事项：
1.水位检测器上的连线请采用耐高温导线（如聚四氟乙烯电缆）
2.水位检测器上严禁接220V交流电，否则，将损坏仪表
3.外接压力开关严禁接220V交流电，否则，将损坏仪表
4.当出现极低水位、蒸汽压时，联锁保护会有几秒钟延时，不是故障，而是抗干扰设计结果
5.锅炉运行前，有虚假水位显示，并非控制器故障，可能是凝结水使电极与公共端导通，此时可参见玻璃平板水位计进行手动操作，锅炉运行约一小时后， 虚假水位即消失。
公司承诺：质量服务承诺：
1.质量保修期一年，终生免费维护。
2.在保修期内，除人为因素外，任何因仪器设计、材料或工艺不当引起的缺陷、故障我们免费修理或更换。
3.接到用户通知所提供的仪器出现故障后，24小时内回应.
4.保证及时向用户以最优的价格提供所需的备品备件和易
