仪器简价

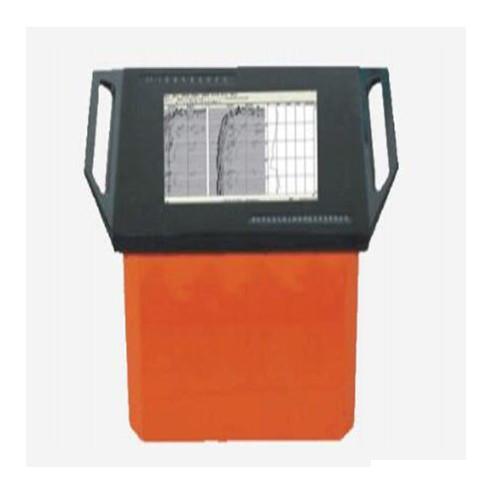

XG－I悬挂式波速测井仪是一套高分辨率、数字化的测井仪器，具有分时采样，迭加、滤波、信号增强、抑制噪声以及现场实时计算、显示实测波形和测试结果等功能。
XG—I悬挂式波速测井仪主要由主机、井中悬挂式探头及连接电缆、信号电缆、触发电缆等组成。井中悬挂式探头主要由全密封电磁式激振源、两个独立的全密封检波器及高强度连接软管等组成。
仪器测试技术符合《岩土工程勘察规范》GB 50021—2001和《建筑抗震设计规范》GB50011—2010中的有关规定。
方法原理
在钻孔中以井液作为耦合剂，用电磁震源垂直于井壁作用一瞬时冲击力，就在井壁地层上海标卓科学仪器有限公司中产生两种类型质点振动，一种是质点振动方向垂直于井壁，沿井壁方向传播，称为S波（剪切波，横上海标卓科学仪器有限公司波）；另一种是质点振动方向与传播方向相同称为P波（压缩波，纵波）。
检波器接收S波的振动信号并转换成电信号，然后传输到计算机，计算机对信号进行数据处理后采用两道互相关分析方法，自动计算S波在两道检波器间传播的时间差，从而计算出两道间的S波传播速度。
应用范围
1、为抗震设计提供参数：划分场地土类型和场地类别，判别地基土液化，研究地基的振动特性等。
2、对地层进行划分，并确定地基的持力层。
3、研究土的工程性质。
4、地脉动测试和振动监测。
检波器主要技术指标
悬挂式检波器：固有频率60Hz；＊灵敏度：30V/m/s；＊贴壁式检波器：固有频率38Hz；＊灵敏度：30V/m/s。
地脉动检波器主要技术指标
频带0.5-100Hz；
灵敏度：1000mv/mm/s
主机主要技术指标
通 道 数：1至3道可选；
采样间隔：0.003ms－10ms；
采样点数：512－16384；
各道时间一致性：≤1个采样间隔；
各道振幅一致性：<3%；
频率范围：1－1000Hz；
前放增益：18－60dB；
A/D转换精度：14位；
输入阻抗：≤10kΩ；
触发方式：脉冲、通断；
延时：0－8000ms可选。
仪器主要配置
主机
井中悬挂式探头
连接电缆
充电器
传输线
光盘
记本电脑(可选件)
地脉动传感器（可选件）
工作原理
准备工作：仪器、计算机充电，仪器试工作，材料、工具准备。
到达现场后，向现场勘察人员了解有关资料，如建设单位、勘察单位、工程名称、钻孔编号、钻孔深度、钻孔地质情况、有无软弱夹层（易缩径）等，并尽可能收集钻孔柱状图，对收集到的资料应予记录。
现场准备：孔中注满水，清理场地，选好测试位置；连接好仪器、计算机、井中电缆触发端；打开主机、计算机，执行“波速测井程序”，把电缆信号输入端连接到主机上，测试仪器噪声；
把电缆匀速放至孔底，在下放过程中应注意有无迟滞现象，了解缩径情况、记住缩径位置。
测试工作开始，鼠标点击“触发”，按“激发”按钮，察看采集到的波形，确认无误后，电缆上提1m，待电缆稳定后，继续测试。在有软土夹层时应加快测试工作，避免缩径引起探头卡堵。测试至上部时，若孔中无水，则应注满水后再测试。
测试工作结束，保存文件。
公司承诺：质量服务承诺：
1.质量保修期一年，终生免费维护。
2.在保修期内，除人为因素外，任何因仪器设计、材料或工艺不当引起的缺陷、故障我们免费修理或更换。
3.接到用户通知所提供的仪器出现故障后，24小时内回应.
4.保证及时向用户以最优的价格提供所需的备品备件和易
