一、概述

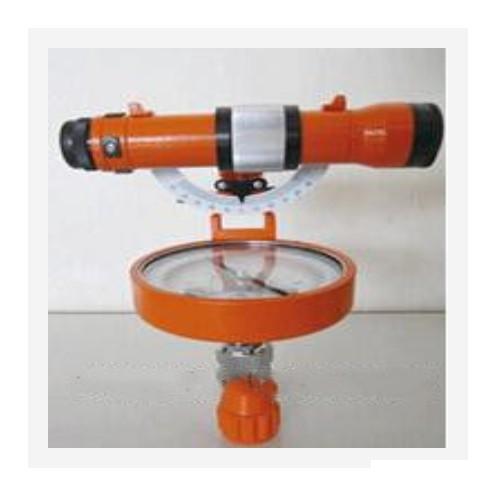

DQL-12Z型正像森林罗盘仪是一种在野外所进行的各种作
业中，用来作为定向和测量的仪器，它可以准确地测定出
方向、距离、水平、高度差及坡角等，主要应用于森林普
查、农田、水利及一般工程的测量。在型号中的三个拼音
字母的意义为“大地测量”，后面的数字1为顺序号。上海标卓科学仪器有限公司
二、结构与工作原理
本仪器主要由磁罗盘、水平机构、望远镜及三角支架组
成。当调整水平后，罗盘的磁针将指向地磁场的方向，即
它的一个极将指向磁北极，如果对磁偏角的影响作以修
正，就可准确地测出正北极的方向，并由此可以测知任何
方位。
磁罗盘主要是由一个能够自上海标卓科学仪器有限公司由转动的磁针，一个有360°刻
度的园形刻度盘及壳体构成。壳体能够相对于支架作360°
的全回转。
在使用本仪器时，首先要使仪器处于水平状态，为此在罗
盘内设置了两个长条状水准器，在壳的下部采用了万向球
绞座，由它们共同组成了水平调整系统，使仪器快速准确
地调至水平状态。
本仪器装有12倍的望远镜，由物镜、镜筒、转向系统和目
镜组成，望远镜有一个垂直旋转的支点，可作上下50°角
的转动。望远镜可以纵横地观测远距离的目标。镜
内设有棱镜正像系统，使得在目镜上的成像为正像，无论
其上下方向及左右，使观测者所看到的全为正像，完全真
实面准确地再现了被观测物，因此在观测与测量时极为方
便快捷，完全免除了由于倒像所带来的麻烦。
三、主要技术参数
放大倍率：12X 短视距：2.5mm
视距乘常数：100 视距加常数：0.18
鉴 别 率：11″ 度盘格值：1°
四、安装及使用方法
在测量前选定仪器的位置后，先支好三角架，并将罗
盘仪安装在三角架上。利用支腿对仪器的水平度做粗调。
利用万向球绞座进行水平度微调。
松开罗盘壳下部的紧定螺钉，水平转动罗盘，并上下
转动望远镜筒，使望远镜能照准被观测物。
（4）调节目镜使眼睛能清晰地看到镜内的十字线（目镜
清晰度调节）。
（5）调整镜筒上的调焦轮，直至看清目标为止，此时即
可作距离、高度、水平等项目的测量。
（6）放开磁针止动螺钉，望远镜与罗盘配合使用即可对
目标的方位作出测量。
五、保养及注意事项
（1）仪器应保存在清洁、干燥、无腐蚀性气体及无铁磁
物磁场干扰的库房内；
（2）仪器在不使用时，应将磁针锁牢，避免轴尖的磨
损；
（3）仪器的测微机构，纵轴及横轴不可随意拆卸；
（4）使用时，严格注意避免磕碰及漏进雨水、灰尘等；
（5）本仪器工作的环境温度为-25℃~45℃。
配套的带三脚架 花杆什么的吗？答：带一个三脚价不带花杆。花杆一根200元.
公司承诺：质量服务承诺：
1.质量保修期一年，终生免费维护。
2.在保修期内，除人为因素外，任何因仪器设计、材料或工艺不当引起的缺陷、故障我们免费修理或更换。
3.接到用户通知所提供的仪器出现故障后，24小时内回应.
4.保证及时向用户以最优的价格提供所需的备品备件和易
