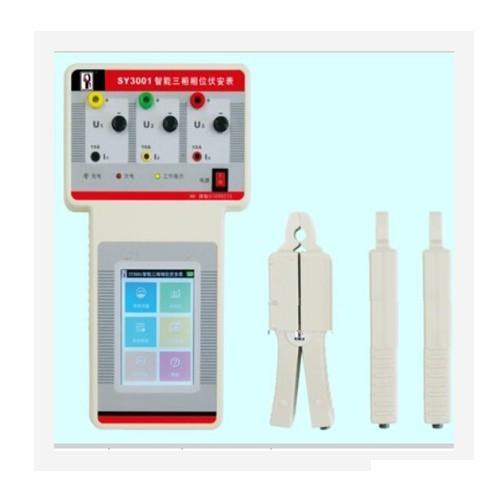

SY3001智能三相相位伏安表采用高精度ADC及DSP技术进行测量，利用基于Windows 5.0操作系统的嵌入式掌上电脑进行操作和数据处理，完全图形化界面，真彩色显示，触摸屏操作，汉字手写输入，人机界面友好，软件升级方便，是划时代的智能化现场测量仪器。仪表轻巧美观，便于携带，体积小、重量轻、功能强大，具有其他基于单片机的仪器无法比拟的优点.。
1．三相相位表产品性能
三路电压输入通道相互绝缘隔离，三路电流采用钳形电流互感器输入，安全可靠。可在不断开被测电路的情况下同时测量1-3路交流电压、1-3路交流电流的幅值及其各量间的相位，测量单/三相功率和功率因数，测量频率，并同屏以向量图或表格显示。
1） 集三相电压、电流、相位、相序、频率、有功功率、无功功率、功率因数等功能于一身；能测量三相电压、电流、相位、功率因数、有功功率、无功功率、频率等电参数；
2） 触摸屏操作，汉字手写输入；高亮度真彩精显TFT屏幕，自动背光调节；
3） 有向量图、表格、分通道等多种显示方式，表格方式显示时可显示20多个参数，测量数据一目了然，彩色向量图细腻清晰，图中可以在每个向量上同时显示幅值和角度等多种信息，向量图绘制可以设置为顺时针或逆时针为正方向，十二点或三点钟方向为0度角方向，基准量角度为330°或0°，符合各种用户习惯和接线方式；
4） 六输入量全部隔离，支持任意接线方式，三路电压不共地，每路都可以进行任意两点的电压测量，可以进行互感器初次级之间电压相位测量，进而判断互感器极性，测相时可以以任意输入为基准，测量任意信号间相位；
5） 支持用户软件校准；
6） 测量结果可以加入备注，测量数据存储；
7） 超低功耗，大容量锂电池可以连续工作10小时以上，待机时间更长，充电次数≥500次,充电时间约2.5小时。充电过程中仪表可用交流供电正常工作；
8） 超小型高精度0.2级电流钳；
9） 支持数据上传计算机，利用计算机对掌上电脑数据直接进行浏览、导出、编辑、打印（A4幅面）、备份、恢复等功能，并可导出为标准网页格式文件和生成实验报告；
10） 软件免费升级支持，SD卡扩充存储，多媒体播放，多种应用程序下载安装，系统功能可随软件升级扩展。。
2.三相相位表用途
该仪器是电力系统电能计量和继电保护专业，进行二次回路现场检测的新一代仪表。也广泛适用于电气设备制造、石油化工、钢铁冶金、铁路电气化、科研教学等部门，具有以下用途：
1） 检测继电保护各组CT之间相位关系；
2） 检查电度表接线正确与否；
3） 判断电度表运行快慢，合理收缴电费；
4） 感性和容性电路的判别；
5） 检查变压器接线组别；
6） 电气设备生产中对电流电压相位的测量；
7） 作为漏电流表使用等。
3.三相相位表技术参数
在表1 规定的参比工作条件下，各测量参数基本误差极限见表2
<> 影响量
<>参比值或范围
<>允许偏差
<>环境温度
23℃
<> ±5℃
<> 环境湿度
（45~75）%RH
<> —
<>工作电源
内置电池供电
<>—
<>外部电磁场干扰
应避免
<>—
<>工作位置
被测电流导线在钳口中心位置
<>—
<>被测信号波形
正弦波（失真因子β），见注1
<> β=0.01
<> 被测信号频率
50 Hz
±2 Hz
<> 相位频率测量时
上海标卓科学仪器有限公司<>被测信号幅值范围
电压：100V±25V
电流：1A±0.2A
—
表2基本误差极限
参 数
量程
分辨率
误差极限（1Year）
电压
500.0V
0.1V
±0.2%量程
电流
200.0mA
0.1mA
±（0.3%读数+0.2%量程）
2.000A
1mA
10.00A
10mA
相位
360.0°
0.1°
±1.0°
频率
10.00Hz~80.00Hz
0.01Hz
±0.01Hz
功率
（PF=1.0）
0.1W
±0.5%量程
公司承诺：质量服务承诺：
1.质量保修期一年，终生免费维护。
2.在保修期内，除人为因素外，任何因上海标卓科学仪器有限公司仪器设计、材料或工艺不当引起的缺陷、故障我们免费修理或更换。
3.接到用户通知所提供的仪器出现故障后，24小时内回应.
4.保证及时向用户以最优的价格提供所需的备品备件和易
