油罐罐下采样器是依据石化行业IS03170 ( GB/T4756- -1998 )《石油液体产品手工取样法》、参考UOP技术、结合生产实际、用户意见生产采样设备(AU-CSS-I型拱顶罐采样器； XAU-CSS-II型内浮顶罐采样器)。
特点：
1、采用柔性连接技术，从而减少了罐内液体扰动对浮臂的冲击力量，延长了罐内装置的使用寿命。

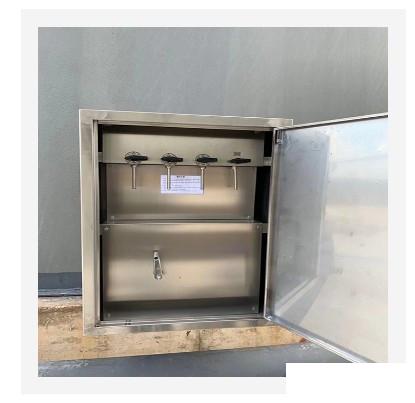

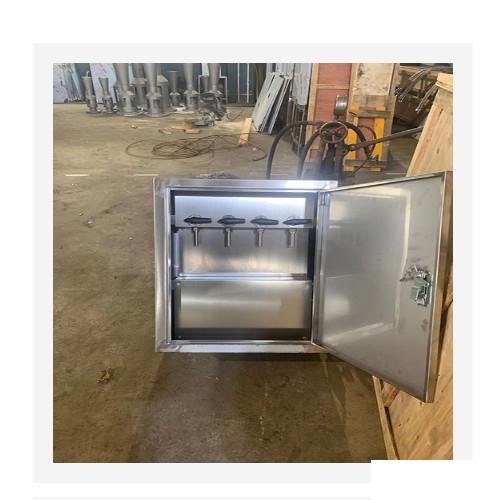

2、采样系统罐外部分采用 室外防雨、防尘、防盗箱式-体化结构，所有阀门、接管、循环泵组装在箱体内整体供货，组装完毕后整体进行1.0水压试验
3、与物料接触部门为304，既保证了样品的纯净，又增强了管线的防腐蚀性能，确保使用寿命。
4、采样器循环泵根据磁力耦合特点，通过来回推拉带动外部磁体，同时耦合驱动封闭在隔离套内的另-组磁体同步运转，从而无接触、无摩擦地将外部动力传送到内部实现循环目的。
5、采样、循环系统中采用两位一通采样阀门。
6、使用罐下采样器节省采时间，提高了工作效率，可以减少静电效应所带来的危险性。
用途
1.AU-CSS-I型系列产品，用于100~5000上海标卓科学仪器有限公司0m3拱顶储罐罐下采样。
2、AU-CSS-II型系列产品，用于100~50000m3内、 外浮顶储罐罐下采样。
结构形式
1、AU-CSS-I型系列产品结构形式为浮标带动的采样管装置(见图一)。
2、AU-CSS-II型系列产品是利用内浮顶罐内浮盘带动的采样管装置(见图二)。
以上系列产品结构的共同特点：
(1)采样点准确；
(2)采样管与油罐外部管线间都用304材质不锈钢金属软管连接，保证了采样组合件活动灵活，因此远比其它非金属材料软管寿命长。
安装
AU-CSS型油罐罐下采样器安装方便。分罐内、罐外两部分安装。安装时，先安装罐外部分，再安装罐内部分。所有焊接按JB/T4709- -2000《钢制压力容器焊接规程》的规定执行。
1、罐外安装：
1.1在离罐底1米高的油罐壁上开--个直径为90毫米的孔；
1.2把配备的带法兰接管与罐壁焊接；
1.3把采样器箱体法兰与罐壁法兰连接。
2、罐内安装：
2.1在离罐壁开孔1米处(向罐中心)，把支架焊接于罐底;
2.2在离罐壁开孔8米处(向罐中心)，把管束托架焊接于罐底；
2.3按标记连接采样管线，拧紧采样管线的活接，并固定于支架、平放在托架上；
2.4用金属软管把采样箱伸入罐内的采样管和采样管线连接，连接时依次将伸入罐内较长(中、短)的采样管和管线中较长(中、短)的采样管线相连。
2.5浮顶罐：用吊钩组件把采样管束固定在离罐壁4米处的罐内浮盘上，固定点和管束支架、托架在垂直于罐底的同一平面上。
2.6拱顶罐:把浮球固定在采样管线上，较小的浮球固定在采样管线中部，较大的浮球连接在采样管线梢部。
公司承诺：上海标卓科学仪器有限公司质量服务承诺：
1.质量保修期一年，终生免费维护。
2.在保修期内，除人为因素外，任何因仪器设计、材料或工艺不当引起的缺陷、故障我们免费修理或更换。
3.接到用户通知所提供的仪器出现故障后，24小时内回应.
4.保证及时向用户以最优的价格提供所需的备品备件和易
