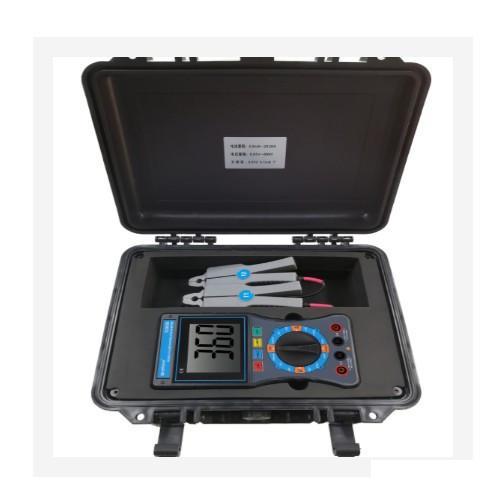

SYS200B双钳数字相位伏安表是一款专为现场测试的多功能仪表，可以在被测回路不开路的情况下直接测量交流电压和交流电流，测量两电压间、两电流间和电压电流间的相位，此外，还可间接测得电路的功率因数和功率，可以判别三相相序，变压器接线组别、感性、容性电路，测上海标卓科学仪器有限公司试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等。仪表大LCD显示屏，字高达40mm，具有背光，显示一目了然。适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。
技术规格：
1．基准条件和工作条件
影响量
基准条件
工作条件
备注
环境温度
23℃±1℃
-10℃～40℃
环境湿渡
40%～60%
＜80%
信号波形
正弦波
正弦波
β=0.05
信号频率
50HZ±1HZ
45HZ～65HZ
仪表工作电压
9V±0.1V
9V±1V
测相位电流幅值
1A±0.1A
10mA～20.0A
测相位电压幅值
100V±10V
30V～600V
外电场、磁场
应避免
被测导线位置
被测导线处于钳口的近似几何位置
2．一般规格
功 能
相位、交流电流、交流电压、交流漏电流、相序直接测试；变压器组别、感性、容性电路判别；功率因数、功率间接测试
电 源
DC9V 碱性干电池（1.5V AA×6）
功 耗
开启背光灯ZUI大约35mA,电池连续工作约40小时
关闭背光灯,仪表耗电约5mA,电池连续工作约300小时
显示模式
LCD显示，蓝屏背光功能，适合昏暗场所
LCD尺寸
70mm×62mm
LCD显示域
64mm×54mm
仪表尺寸
长宽厚：196mm×92mm×54mm
钳口尺寸
φ7.5mm×13mm
采样速率
约3次/秒
量 程
交流电压：0～20V/200V/600V
交流电流：0～200mA/2A/20A
相位：0～360°
测量相位时被测信号的幅值范围
测U1-U2相位时：30V～600V
测I1-I2相位时：10mA～20.00A
测U1-I2或I1-U2相位时：10V～600V、10mA～20.00A
数据保持
测试中按HOLD键保持数据，“DH”符号显示
自动关机
开机约15分钟后，仪表自动关机，以降低电池消耗
电压检测
当电池电压低于7.2V时，电池电压低符号显示，提醒更换电池
仪表质量
主机约550g(带电池)，表钳约170g×2，测试线约250g
测试线长度
1.5m
电流钳线长
2m
工作温湿度
-10℃～40℃； 80%Rh以下
存放温湿度
-10℃～60℃； 70%Rh以下
输入阻抗
测试电压各档输入阻抗为：2MΩ
测U1U2相位时电压输入阻抗为：40kΩ
耐 压
仪表上盖与电池盖板螺钉之间耐受2000V/50Hz的正弦波交流电压历时1分钟
绝 缘
仪表线路与外壳之间、两电压输入端之间≥10MΩ
结 构
双重绝缘
3．基准条件下基本误差及性能指标
类 别
分辨率
基本误差
电 压
20V
0.01V
±(1.2%rdg+2dgt)
200V
0.1V
6上海标卓科学仪器有限公司00V
1V
电 流
200mA
0.1mA
±(1.0%rdg+2dgt)
2A
1mA
20A
10mA
相 位
0～360°
1°
±1°
注意：工作条件下相位误差不过±3°。
公司承诺：质量服务承诺：
1.质量保修期一年，终生免费维护。
2.在保修期内，除人为因素外，任何因仪器设计、材料或工艺不当引起的缺陷、故障我们免费修理或更换。
3.接到用户通知所提供的仪器出现故障后，24小时内回应.
4.保证及时向用户以最优的价格提供所需的备品备件和易
