GD系列辐射热流传感器操作手册
为适应所有的辐射热流测量而设计
量程：100W/m2~30MW/m2可选
l不可私自拆开热流传感器，否则失去保修；
l传感器温工作，将很可能对传感器造成不可逆损坏；
不可在传感器两端加载电压，否则可能造成不可逆损坏
术语和符号
工程量 符号 单位
热流密度 q W/m2
电压信号 U μV
灵敏度 Ks μV/(W/m2)
温度 T ℃
热阻 R K/W

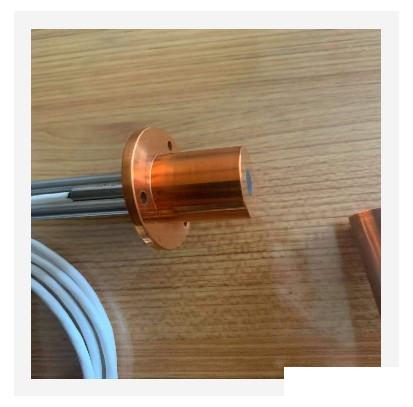

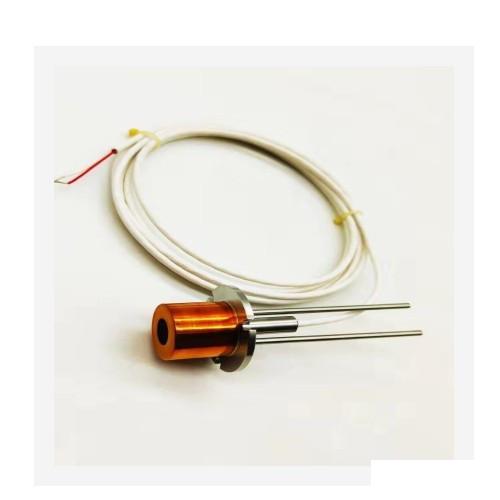

GD系列辐射热流传感器，是设计用来测量辐射热流密度的一种传感器，可以针对不同的使用环境和客户的研究目的来定制不同形状，不同量程的传感器，针对长时高温测量我们还可以定制水冷式传感器。GD系列传感器的标定结果可追溯至NIST，针对中国大陆的客户，航天部10上海标卓科学仪器有限公司2所及航空部304所提供热流传感器校准服务。
GD系列传感器可用来测量100W/m2~30MW/m2范围内的辐射热流密度，GD系列传感器的精度典型值为：±3%F.S.，故而客户应大致判断被测热流密度，再根据估算值来选择对应量程的热流传感器。我们也可以提供相关的建议。
GD系列辐射热流传感器的使用非常简单，将传感器直接连接至采集设备或记录仪（电压分辨率好能够μV级别）。辐射热流密度与传感器的电压输出信号成比例。通常我们把这个比例关系称为传感器的灵敏度系数，符号是Ks，单位是μV/(W/m2)。
那么，
q = U/Ks…………………………………………………………………………（方程1）
其中q 是热流密度，单位是W/m2
U是电压信号，单位是μV
Ks是传感器的灵敏度系数，单位是μV/(W/m2)，Ks值可在传感
1.1如何选择合适上海标卓科学仪器有限公司的热流传感器
我们的定制能力，可以按照需求提供合适的传感器。
标准的GD系列辐射热流传感器配备2米长信号线；
下面是一些定制要素
l量程定制：100W/m2~30MW/m2之间，皆可定制；
l导线长度；
l是否需要耐高温导线：耐温1000°C;
l内置T型热电偶（仅针对量程300KW/m2以下的型号）；
l传感器长度，传感器外径；
l是否要屏蔽对流；
l安装方式：自带法兰盘，或通体螺纹等等；
l水冷式传感器还可定制水管粗细；
l特殊形状。
11.11.2发货清单
包装中应包含：
lGD系列辐射热流传感器1支；
l出厂校准证书1份；
l传感器保护帽1个；
l其余客户指定配件（如有）。
公司承诺：质量服务承诺：
1.质量保修期一年，终生免费维护。
2.在保修期内，除人为因素外，任何因仪器设计、材料或工艺不当引起的缺陷、故障我们免费修理或更换。
3.接到用户通知所提供的仪器出现故障后，24小时内回应.
4.保证及时向用户以最优的价格提供所需的备品备件和易
